目前，工廠內物流主要通過叉車、傳送帶、自動引導小車（AGV）以及人力等方式實現。其中，傳送帶是目前最常用的物料搬運方式，可以實現物料連續搬運，效率高。

傳送帶是指一種利用電機帶動皮帶等牽引裝置，依靠靜摩擦牽引物品前進的搬運裝置，如一般傳送帶、扶梯、索道等。這類傳送帶通過牽引裝置間接帶動所需搬運物品勻速直線前進，整個過程中牽引裝置與被搬運物品基本相對靜止。

高效的生產物流管理可以合理調控原材料供給，均衡設備負載，緩解供給和消耗矛盾，可以將碎片化的過程數據接入信息化系統，為決策提供依據，最大化提高經濟效益。智能傳送帶可以實現物料在傳送帶的運動姿態可控，而這極大地增加傳送帶的靈活性，帶來許多傳統傳送帶無法實現的功能。

智能傳送帶突破傳統傳送帶使用輸送帶進行整體牽引的物料傳輸方式，采用分布式模塊化的驅動模塊，通過多個驅動模塊的同步配合，控制物料在智能傳送帶上任意軌跡運動從而滿足生產過程中物料的搬運、分類、整理等需求，降低甚至消除人員依賴。Interact Analysis研究表明，全球智能輸送技術市場2022年銷售額已超過4億美金（合人民幣28億元），2023年銷售額超過30億人民幣。隨著傳統輸送系統被取代，智能輸送技術在新行業和應用中的采用率不斷提高，其增長前景遠超全球機械制造業的整體預期。

▲智能傳送帶驅動模塊和整體示意圖

控制的模塊化必然對數據通信提出新的要求，傳統電機控制一般采用模擬量接口和脈沖量接口，模擬量接口存在易受電磁干擾問題，脈沖量接口僅能單向通信、信息量低，且隨驅動模塊的增加，布線和接線難度倍增。

目前，企業一般采用傳統傳送帶加輔助裝置定制傳送系統實現特定的傳輸任務，設計周期長，必要時還需要對工廠環境進行改造，成本較高，僅僅適用于長期固定運行的生產線，靈活性較差。為了讓整個傳送帶正常運行，需要多個驅動模塊協同運作，控制信息的實時送達，狀態信息的及時采集反饋，讓總線技術成為制約智能傳送帶的瓶頸之一。因此，有必要引入一款高帶寬、低時延、便于拓展的通信總線。

EtherCAT 總線是德國倍福于2003年推出的工業以太網標準，單個網段的通信節點最大可達65535個，帶寬高達100M，通過分布時鐘以及同步管理器機制可以保證僅us級的時間抖動，并在物理層、鏈路層以及應用層都有相應機制保證通信的可靠性。采用EtherCAT總線作為智能傳送帶控制系統的通信總線，對企業降低生產成本，優化自身傳送帶系統結構，提高核心競爭力有關鍵作用。同時可作為智能物流的一環，對提高包裹分揀效率有著至關重要的作用，EtherCAT通信技術將在智能傳送帶領域嶄露頭角。

基于EtherCAT的智能傳送帶控制系統

基于EtherCAT的智能傳送帶控制系統中，系統采用一主多從的鏈式拓撲結構，控制系統主站和從站之間采用以太網線連接，通過 EtherCAT總線協議進行通信。系統采用PC 機作為 EtherCAT 主站，PC 機上安裝具有DMA功能標準的以太網卡作為網絡接口，在PC 機上采用倍福公司的TwinCAT 軟件實現PLC、編程及實時監測等主站功能。主站向從站發送包含控制指令的EtherCAT數據幀，從站接收到數據幀后，對命令進行解析，驅動各電機及執行機構, 實現多個驅動模塊的協調配合。同時，從站將運行信息和輸人采集信號發送回主站。

從站主要由微處理器和ESC組成。微處理器實現EtherCAT從站應用層和邏輯鏈路控制功能，通過MII接口實現ESC和物理層芯片PHY通信，PHY最終將 EtherCAT 數據幀通過與RJ45接頭相連的通信介質發送到EtherCAT總線中。串口UART以及視頻接口HDMI可以用于后續程序調試或者主站狀態顯示，額外的USB 接口用于配置文件的輸入。

一個完整的智能傳送帶控制系統還包括晶振、電源模塊、復位以及調試下載接口等基礎模塊，采用 QSPI Flash 保存系統固件并引導系統啟動，增加 DDR SDRAM用于彌補微處理器片上RAM不足。

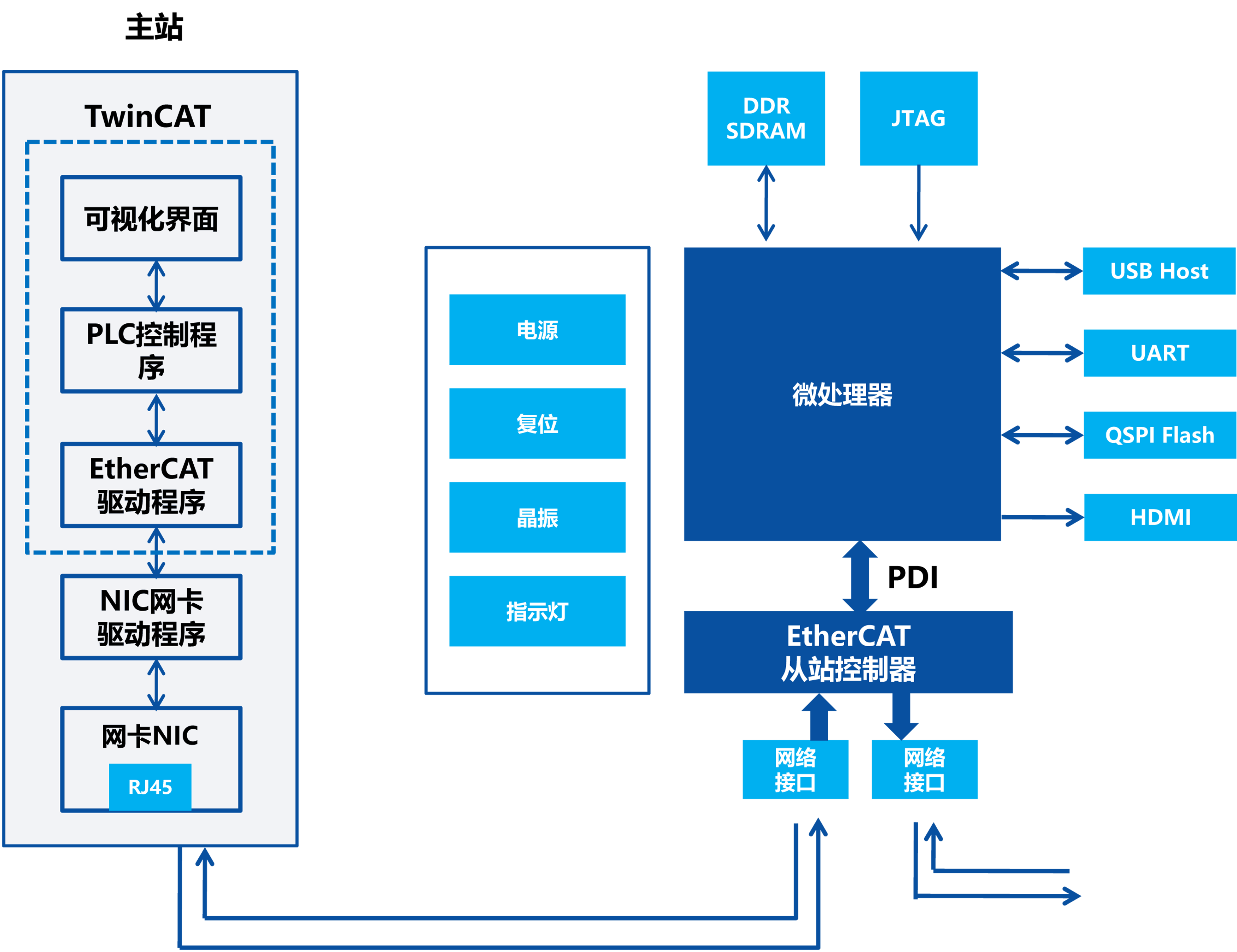

▲基于EtherCAT的智能傳送帶控制系統

基于 EtherCAT的智能傳送帶控制系統從站

智能傳送帶EtherCAT控制系統從站主要完成 EtherCAT通信控制和設備驅動控制兩個任務。其中，設備驅動控制由微處理器實現，驅動電路根據不同的被控對象選擇成熟的驅動電路,如交流伺服電機驅動電路、步進電機驅動電路、電磁繼電器驅動電路等。EherCAT通信控制由專門的EherCAT從站控制器(ESC)來實現，ESC在數據鏈路層起重要作用, 用于實現數據鏈路層和完成數據的收發，同時實現EtherCAT 主站和從站的以太網通信。ESC 通過 I2C 和外部EEPROM 連接，EEPROM 中存儲ESC基本配置信息。

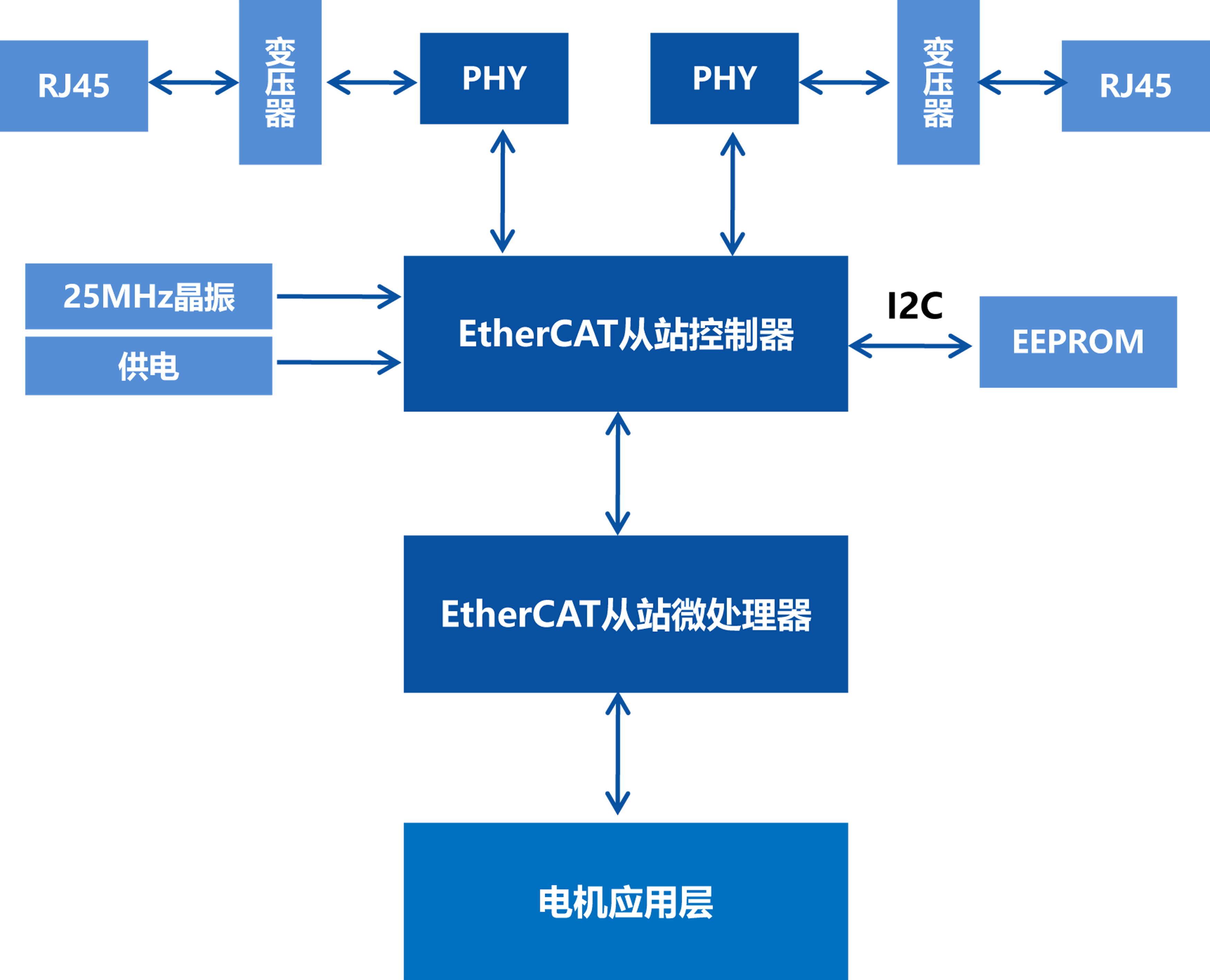

▲基于EtherCAT的智能傳送帶控制系統從站

智能傳送帶控制系統主站和從站通信數據可以劃分為兩類，一類為周期性數據，如智能傳送帶中的驅動模塊的位移量、旋轉角度等周期性控制數據或者傳感器數據，用于控制該從站功能實現；另一類為非周期數據，如電機的運行狀態、驅動模塊累計運行時間等狀態數據。

碼靈半導體智能傳送帶EtherCAT控制系統解決方案

碼靈半導體推出的CF110x系列是一款高性價比 EtherCAT從站控制器芯片。CF110x系列最多支持3個EtherCAT 接口，支持32位數字量IO接口用于傳輸數據。內置8個FMMU單元，8個SM通道，4KB控制寄存器，8KB過程數據存儲區，支持64位分布式時鐘功能，其中8KB過程數據存儲區是DPRAM，用于和從站微控制器交換數據。適用于整體性能要求較高、結構復雜的智能傳送帶系統設計。

▲碼靈半導體CF110x系列芯片實物圖

▲碼靈半導體CF110x系列芯片結構框圖

另外，CF1106內部集成2個10M/100Mbps以太網PHY，兼容IEEE 802.3u 100Base-TX、100Base-FX（僅電壓型PHY支持光纖），支持Auto-Negotiation自動協商、Auto-MDIX自動交叉識別，可使用直連或交叉線纜。不需要額外設計PHY電路和 PHY芯片，電路簡潔、布線簡單，即可實現高性價比的智能傳送帶系統從站方案。

將EherCAT技術引入智能傳送帶的運動控制系統，發揮其優異的同步性、實時性優勢，可以有效提升智能傳送帶系統的性能。碼靈半導體推出的CF110x系列EtherCAT從站控制器芯片定義行業新標桿，并為智能傳送帶系統領域客戶提供一站式解決方案，使得客戶可以更加便捷地進行二次開發，快速推出符合市場需求的產品，可以更加靈活地應用于實際生產中。

歡迎聯系碼靈半導體李經理18759007589（微信同號）獲取更多CF110x系列產品及應用方案等詳細信息。
